HZM96/72S 系列数码多功能智能电力仪表

产品概述 HZM96/72S 系列数码多功能智能电力仪表我公司推出新一代智能产品，具有可编程测量、显 示、数字通讯和开关量输出 、输入等功能，能够完成电量测量、数据显示、采集及传输， 可广泛应用变电站自动化、配电自动化、智能建筑，实现 LED 现场显示和远程通讯 （MODBUS-RTU 标准通讯协议）

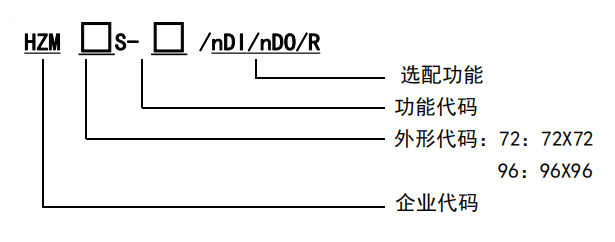

型号命名

功能代码： Q：全功能； U：三相电压； I：三相电流； D：电度；

选配功能：n代表选配功能数量，R代表RS485，DI代表开关量输入，DO代表继电器输出， 如不需要选配功能，无需填写；96最多同时选配2R、6DI、4DO、2E，72最多同时选配1R、4DI、 2DO、2E

性能特点
高精度测量 U、I、P、Q、H、等电参量的有效值
数码管 LED 直观显示 ? 电流电压变比可编程设置
支持 RS-485 通讯口、Modbus-RTU 协议
支持开关量输入输出、1-3 路模拟量输出
多款外形选择，满足不同柜体要求

技术指标
■显 示
数码管 LED 直观显示
■测量精度（RMS 真有效值）
电压 0.5 级
电流 0.5 级
有功功率 0.5 级
无功功率 0.5 级
功率因数 0.5 级
频率 ±0.02Hz
■信号输入

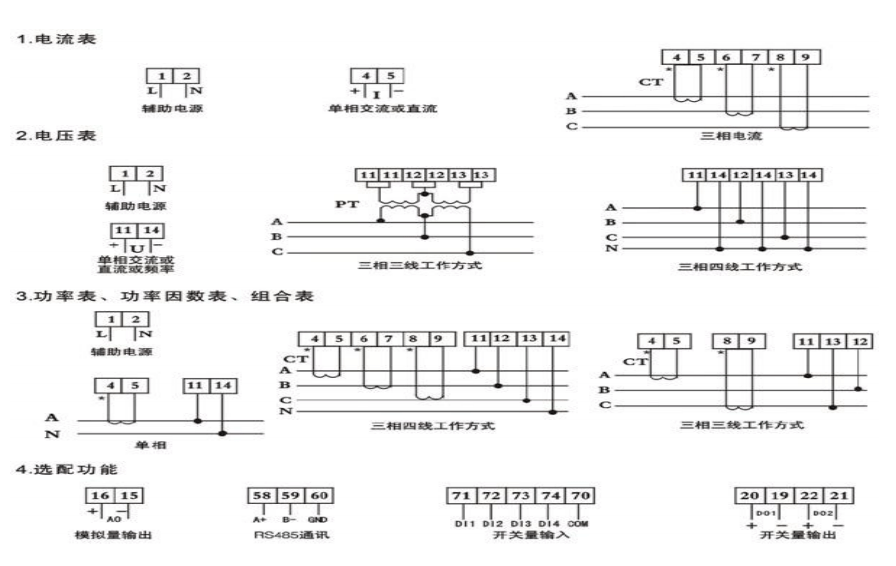

接线方式 单相、 三相三线、三相四线
额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流 AC 1A、AC 5A
过负载 电压：1.2 倍（持续）、2 倍/10 秒（瞬时）
电流：1.2 倍（持续）、10 倍/1 秒（瞬时） 功耗
电压：＜0.1VA/相，电流：＜0.4VA/相
阻抗 电压：≥1MΩ，电流：＜0.1Ω
频率 45~65Hz

■辅助电源
工作范围 AC/DC：85V~2
■功能模块
通讯接口 支持 1 路 RS-485 通讯，Modbus-RTU 协议
波特率：2400~19200bpc，默认 9600bpc
开关量输入 标配 4 入，最多 6 入
开关量输出 支持 2 路开关量输出 变送输出 支持 1-3
路模拟量输出：0/4~20mA 或 0~5/10V
■环 境 工作温度 -10℃ ~ +55℃
存储温度 -25℃ ~ +70℃
相对湿度 ≤93%RH,不结露、无腐蚀性气体场所
海拔 ≤2500m
■安 全
绝缘电阻 ≥100MΩ
交流耐压 AC 2kV
■电磁兼容性能
静电放电 4 级
电快速瞬变脉冲群 4 级
浪涌（冲击） 4 级
■ 外形尺寸（mm）
面框尺寸 72×72；96×96
开孔尺寸 67×67 ；91×91
