HZM96C系列彩色液晶多功能智能电力仪表

产品概述

HUM96C 系列彩色液晶多功能智能电力仪表是我们最新开发，国内首创的彩色液晶多功能表，该款仪表采用大屏幕彩色液晶显示，颜色绚丽，功能强大，全中文（英文） 菜单，适用于进线柜安装。（开孔尺寸 91×91mm）

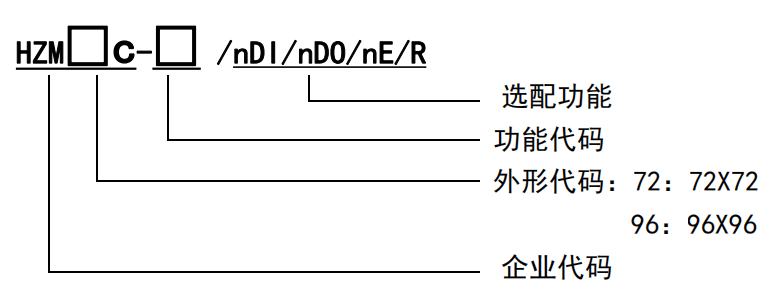

型号命名



功能代码：

F：分时计量； Q：全功能+谐波； U：三相电压； I：三相电流； D：电度； 选配功能：

n代表选配功能数量，R代表RS485，E代表电能脉冲输出，DI代表开关量输入，DO代 表继电器输出，如不需要选配功能，无需填写；

性能特点

测量电压、电流，功率，四象限电能、复费率电能(2 套、4 费率、12 个时段)、电压电流总谐波畸变率

2-51 次谐波分量测量

可支持最大需量，实时波形、谐波棒图等实时特性

测可最大支持 99 条带时标 SOE 事件记录，可翻页查询

彩色 TFT3.5"大屏幕液晶显示，显示风格、颜色、背景可以设置

最多支持 6 路开关量输入及 3 路继电器输出控制

通讯支持：Modbus—RTU、Modbus-TCP、Profibus 协议等

中英文语言可设置

规格型号

HZM96C 全电量测量、复费率、2-51 次谐波

技术指标

■显 示

点阵彩色液晶

■测量精度电压 0.2 级电流 0.2 级

有功功率 0.2 级

无功功率 0.2 级

功率因数 0.2 级频 率 ±0.02Hz 有功电能 0.5 级

无功电能 1 级



■信号输入

接线方式 三相三线、三相四线

额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V

额定电流 AC 1A、AC 5A

过负载 电压：1.2 倍（持续）、2 倍/10 秒（瞬时） 电流：1.2 倍（持续）、10 倍/1 秒（瞬时）

功耗 电压：＜0.1VA/相，电流：＜0.4VA/相阻抗 电压：≥1MΩ，电流：＜0.1Ω

频率 45~65Hz

■辅助电源

工作范围 AC/DC：85V~265V 功耗 ＜4VA

■功能模块

通讯接口 支持 1 路 RS-485 通讯，Modbus-RTU 协议波特率：2400~19200bpc，默认 9600bpc

开关量输入 支持 4~6 路干结点输入开关量输出 支持 3 路继电器输出

变送输出 支持 1 路模拟量输出：0/4~20mA 或 0~5/10V 电能脉冲输出 支持 2 路电能脉冲输出

■环 境

工作温度 -10℃ ~ +55℃ 存储温度 -25℃ ~ +70℃

相对湿度 ≤93RH,不结露、无腐蚀性气体场所海拔 ≤2500m

■安 全

绝缘电阻 ≥100MΩ 交流耐压 AC 2kV

■电磁兼容性能静电放电 4 级

电快速瞬变脉冲群 4 级

浪涌（冲击） 4 级

■外形尺寸（āmm） 面框尺寸 96×96 开孔尺寸 91×91

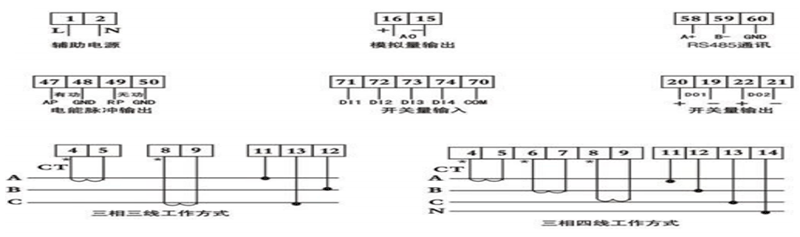

典型接线图
