HZC2300/2500/2600/2700/2800 系列智能开关显示控制装置

HZC2300 开关柜状态综合指示仪
HZD2300 开关柜状态综合指示仪具备实时动态显示一次模拟图及其相应的分合位动作状态、手车位置指示、储能指示、接地开关指示、带电显示及闭锁、RS-485 通
讯接口等功能
特 点：
○具有动态模拟图
○柜内 1 路温湿度控制（可选 2 路）
○带电显示及闭锁功能
○超薄的体积使其可安装在断路器室门上

安装方式：屏面嵌入式安装
在面板上开一个 119（横向）×179（纵向）的矩形孔
以及四个孔距为 129（横向）×189（纵向）的 3.5 的螺栓安装孔
从正面装入 HZD2300 装置后，再从背面用 4 个 M3×8 的螺栓固定即可
（单位：mm）

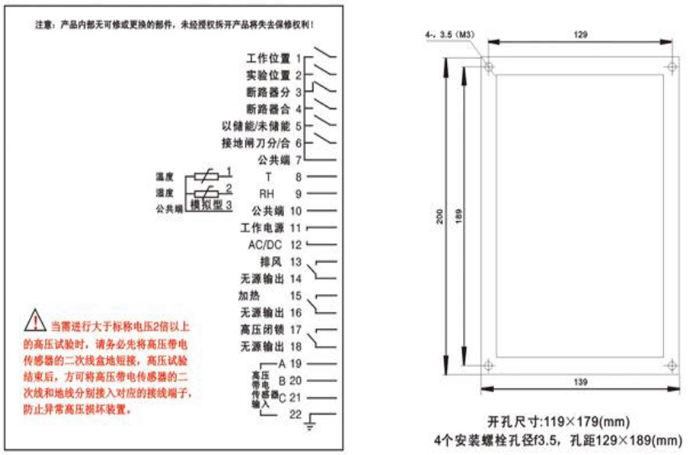

外形尺寸及接线端子图
